SQM系列 带导杆型气缸
2D/3D CAD

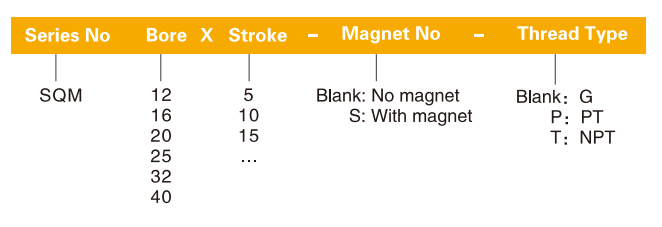

Order Example:
SQM series basic type cylinde,25mm bore,20mm stroke,with magnet,G thread.no mounting，
ERP code is:SQM 25X20-S

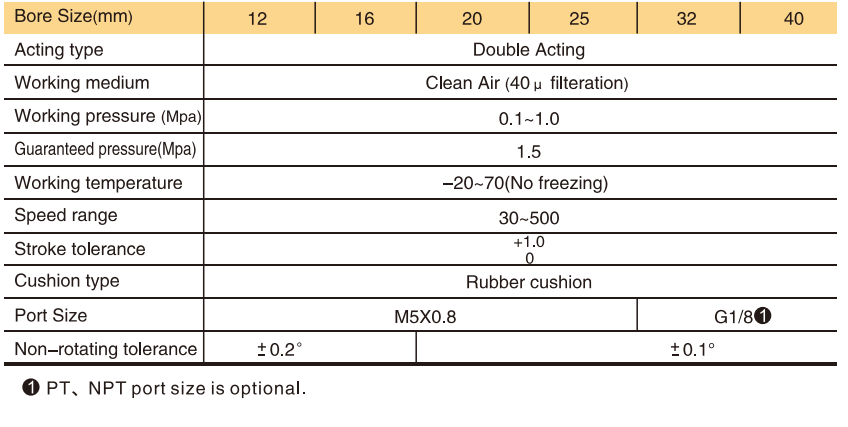

| 内径(mm) | 标准行程(mm) | 最大行程(mm) | |
| 复动 | 12、16 | 5 10 15 20 25 30 | 30 |
| 20、25 | 5 10 15 20 25 30 35 40 45 50 | 50 | |
| 32、40 | 5 10 15 20 25 30 35 40 45 50 75 100 | 100 | |
注:中间非标行程制作,是采用加垫板于上一阶标准行程气缸内,其外形尺寸同上一阶标准行程气缸的外形。
如订购SQM20X17-S气缸,则是由SQM20X20-S气缸内加3mm垫片改制而成，其外形尺寸和安装尺寸与SQM20X20-S相同。
