VBC/LBC系列 ISO15552标准缸
2D/3D CAD

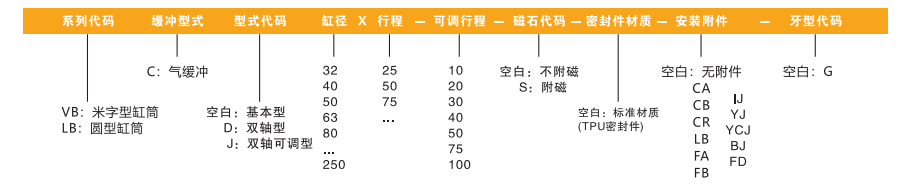

订货举例：VBC系列气缸缸径40，行程50，附磁石，密封件材质为TPU，安装附件为CA，其ERP编码为： VBC40X50-S-CA
备注：1.如有气缸有多种安装附件，则依次按此顺序编码：CA/CB/CR/LB/FA/FB/IJ/YJ/BJ/FD
2.VBC系列缸径范围：Φ32~Φ200; LBC系列缸径范围:Φ32~Φ250
| 内径(mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |
| 动作型式 | 复动型 | ||||||||||
| 工作介质 | 经40um滤芯过滤的空气 | ||||||||||
| 工作压力(MPa) | 0.1~1.0 | ||||||||||
| 保证耐压力(MPa) | 1.5 | ||||||||||
| 工作温度(℃) | -20~70(不结冰) | ||||||||||
| 活塞速度(mm/s) | 50~800 | ||||||||||
| 缓冲 | 可调缓冲 | ||||||||||
| 缓冲行程(mm) | 27 | 30 | 36 | 34 | 35 | 42 | 50 | ||||
| 固定型式 | LB FA FB CA CB CR | ||||||||||
| 接管口径 | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | G1 | |||||
| 内径(mm) | 标准行程(mm) | 最大行程(mm) |
| 32 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1900 |
| 40 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 | 1900 |
| 50~250 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1900 |
