EUK系列 自由安装气缸
2D/3D CAD
| 内径(mm) | 10 | 16 | 20 | 25 | 32 | |
| 动作型式 | 复动型 | |||||
| 工作介质 | 经40μm滤芯过滤的空气 | |||||
| 工作压力(MPa) | 0.1~1.0(复动) | |||||
| 保证耐压力(MPa) | 1.5 | |||||
| 工作温度(℃) | -20~70(不结冰) | |||||
| 活塞速度(mm/s) | 复动型:30~500单动型:50~500 | |||||
| 行程公差范围(mm/s) | +1.0 0 |
|||||
| 缓冲 | 固定缓冲 | |||||
| 接管口径 | M5×0.8 | G1/8'' | ||||

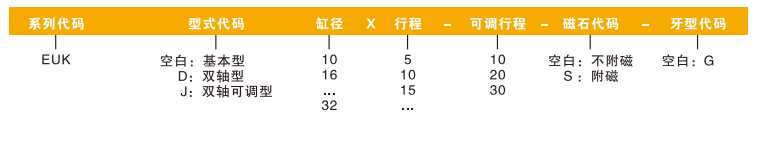

订货举例:EUK系列基本型气缸，缸径32，行程30，附磁石，其ERP编码为:EUK32X30-S
| 内径(mm) | 标准行程(mm) | 最大行程(mm) |
|||||||||||||
| 10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 40 | ||||||
| 16 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 60 | |||||
| 20 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 80 | |||
| 25 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 80 | |||
| 32 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 80 | |||
注:1.最大行程范围内的非标行程以上一级标准行程改制而成（里面增加垫片），其外形尺寸
为上—级标准行程气缸的外形尺寸。
如:行程为23的非标行程气缸是由标准行程为25的标准气缸改制而成，其外形尺寸与其相同。2.当订购行程大于最大行程时,请与本公司联系。
