ELQ系列 精密滑台气缸
2D/3D CAD
| 内径(mm) | 6 | 8 | 12 | 16 | 20 | 25 |
| 动作型式 | 复动型 | |||||
| 工作介质 | 空气(经40um以上瘳网过阗} | |||||
| 工作压力MPa) | 0.15~0.7(MPa) | |||||
| 保证耐压力(MPa) | 1.05(MPa) | |||||
| 缓冲方式 | 两端固定缓冲、油压绥冲器缓冲 | |||||
| 工作造度(C) | -20~70(不结冰} | |||||
| 活塞速度(mm/s) | 50~500 | |||||
| 行程公差范围 | 行程≤100+1.0，行程>100+1.5 | |||||
| 接管口径 | M5x0.8 | G1/8 | ||||

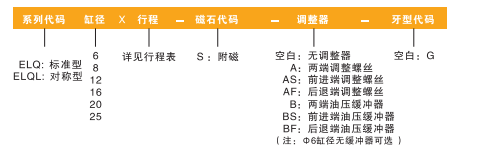

订货举例:ELQ系列标准型气缸，缸径为20，行程为50，附磁石，无调整器，本体牙型为G牙,其ERP编码为:ELQ20X50-S
| 内径(mm) | 标准行程(mm) | 最大行程(mm) | |||||||||
| 复动 | 6 | 10 | 20 | 30 | 40 | 50 | 50 | ||||
| 8 | 10 | 20 | 30 | 40 | 50 | 75 | 75 | ||||
| 12 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 100 | |||
| 16 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 125 | ||
| 20 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 | |
| 25 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 | |
