ELS系列 精密滑台气缸
2D/3D CAD
| 内径(mm) | 6 | 12 16 | 20 | 25 | |
| 动作型式 | 复动型 | ||||
| 工作介质 | 空气(经40μm以上滤网过滤) | ||||
| 工作压力(MPa) | 0.15~0.7(MPa) | ||||
| 保证耐压力(MPa) | 1.05(MPa) | ||||
| 缓冲方式 | 两端固定缓冲、油压缓冲器缓冲 | ||||
| 工作温度(℃) | -20~70(不结冰) | ||||
| 活塞速度(mm/s) | 50~500 | ||||
| 行程公差范围 | 行程≤100+1.0，行程>100+1.5 | ||||
| 接管口径 | M5x0.8 | G1/8 | |||

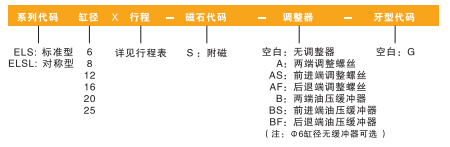

订货举例:ELS系列标准型气缸，缸径为20，行程为50，附磁石，无调整器，本体牙型为G牙,其ERP编码为:ELS20X50-S
| 内径(mm) | 标准行程(mm) | 最大行程(mm) | |||||||||
| 复动 | 6 | 10 | 20 | 30 | 40 | 50 | 50 | ||||
| 8 | 10 | 20 | 30 | 40 | 50 | 75 | 75 | ||||
| 12 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 100 | |||
| 16 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 125 | ||
| 20 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 | |
| 25 | 10 | 2o | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 | |
