SQK系列 回转夹紧气缸
2D/3D CAD

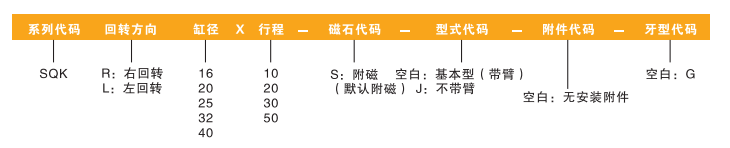

订货举例:SQK系列基本型气缸，缸径为25，夹紧行程为20, 右回转，本体牙型为G牙，带摆臂，无安装附件，其ERP编码为：SQKR25X20-S。
| 内径(mm) | 16 | 20 | 25 | 32 | 40 |
| 动作型式 | 复动型 | ||||
| 工作介质 | 空气(经40um以上滤芯过滤) | ||||
| 工作压力 | 0.15~1.O(MPa) | ||||
| 保证耐压力 | 1.5(MPa) | ||||
| 工作温度（℃) | -20~70(不结冰) | ||||
| 活塞速度（ mm/s ) | 50~200 | ||||
| 回转角度 | 90°±10° | ||||
| 回转方向 | 左旋或右旋 | ||||
| 回转行程（MM) | 7.5 | 9.5 | 15 | ||
| 夹紧行程（MM ) | 10 20 30 | 10 20 30 50 | |||
| 行程公差范围 | +1.0 0 |
||||
| 缓冲方式 | 固定缓冲 | ||||
| 接管口径 | M5x0.8 | G1/8 | |||
| 内径(mm) | 夹紧行程(mm) | 最大夹紧行程(mm) | |
| 复动 | 16、20、25 | 10 20 30 | 30 |
| 32、40 | 10 20 30 50 | 50 | |
