• 采用单活塞结构,夹持力矩大。
• 自带可变节流阀，调节夹爪开闭速度方便。
• 合理的夹持角度，实际使用范围宽广。
• 精确的定位精度，夹取工件时更加准确可靠。
• 多种型式的安装方式，方便不同场合的使用。
• 所有系列均附磁石，便于控制。
2D/3D CAD
| 内径(mm) | 10 | 16 | 20 | 25 | ||
| 动作型式 | 复动型/单动型 | |||||
| 工作介质 | (空气)经40μm以上滤网过滤 | |||||
| 使用压力 范围 |
复动型 | φ10 | 0.15~0.7MPa(22~100psi)(1.5~7.0bar) | |||
| φ16~φ25 | 0.1~0.7MPa(15~100psi)(1.0~7.0bar) | |||||
| 单动型 | φ10 | 0.3~0.7MPa(45~100psi)(3.O~7.0bar) | ||||
| φ16~φ25 | 0.25~0.7MPa(36~100psi)(2.5~7.0bar) | |||||
| 工作温度℃ | -20~70(不结冰) | |||||
| 给油 | 不需要 | |||||
| 最高使用频率 | 180(C.P.M) | |||||
| 接管口径 | M3X0.5 | M5X0.8 | ||||
| 产品重量( g ) | 42 | 94 | 174 | 303 | ||

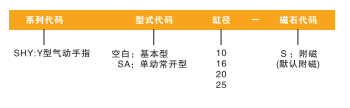

订货举例:Y型气动手指,缸径为25,附磁石,其ERP编码为:SHY25-S
