气缸连接附件

气缸连接附件

配置您的产品

 返回

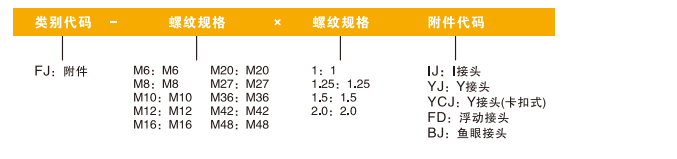

订货举例

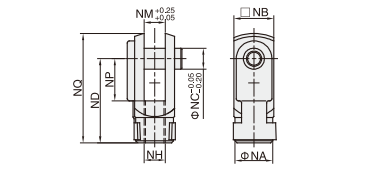

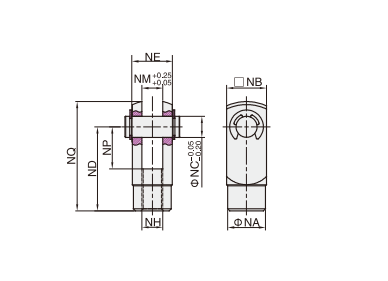

Y接头尺寸
型号\符号 NA NB NC ND NE NH NM NP NQ 材质
FJ-M6X1YJ 10 12 6 24 - M6X1 6 12 31 碳钢
FJ-M8X1.25YJ 14 16 8 32 - M8X1.25 8 16 42 碳钢
FJ-M10X1.25YJ 18 20 10 40 - M10X1.25 10 20 52 碳钢
FJ-M12X1.25YJ 20 24 12 48 - M12X1.25 12 24 62 碳钢
FJ-M16X1.5YJ 26 32 16 64 - M16X1.5 16 32 83 碳钢
FJ-M20X1.5YJ 34 40 20 80 - M20X1.5 20 40 105 碳钢
FJ-M27X2YJ 42 55 30 110 - M27X2 30 55 148 碳钢
FJ-M36X2YJ 60 70 35 144 - M36X2 35 72 188 碳钢
FJ-M42X2YJ 70 85 40 168 - M42X2 40 84 232 碳钢
FJ-M48X2YJ 80 90 50 192 - M48X2 50 96 265 碳钢
FJ-M12X1.25YJ-TBC 21 25 12 48 23 M12X1.25 12 22 60 铸钢
FJ-M16X1.5YJ-TBC 28 32 16 62 30 M16X1.5 16 30 78 铸钢
FJ-M20X1.5YJ-TBC 36 40 20 79 38 M20X1.5 20 39 90 铸钢
YC接头尺寸
型号\符号 NA NB NC ND NH NM NP NQ 材质
FJ-M6X1 YCJ 10 12 6 24 M6X1 6 12 31 碳钢
FJ-M8X1.25 YCJ 14 16 8 32 M8X1.25 8 16 42 碳钢
FJ-M10X1.25 YCJ 18 20 10 40 M10X1.25 10 20 52 碳钢
FJ-M12X1.25 YCJ 20 24 12 48 M12X1.25 12 24 62 碳钢
FJ-M16X1.5 YCJ 26 32 16 64 M16X1.5 16 32 83 碳钢
FJ-M20X1.5 YCJ 34 40 20 80 M20X1.5 20 40 105 碳钢
FJ-M27X2 YCJ 42 55 30 110 M27X2 30 55 148 碳钢





I接头尺寸

型号\符号 NA NC ND NE NF NG NH NM 材质
FJ-M6X1 IJ 12 6 24 31 12 10 M6X1 6 碳钢
FJ-M8×1.25 IJ 16 8 30 40 11 15 M8X1.25 8 碳钢
FJ-M10X1.25 IJ 20 10 40 52 15 20 M10X1.25 10 碳钢
FJ-M12X1.25 IJ 24 12 48 67 24 20 M12X1.25 12 碳钢
FJ-M16X1.5 IJ 32 16 64 89 32 23 M16X1.5 16 碳钢
FJ-M20X1.5 IJ 40 20 80 112 40 30 M20X1.5 20 碳钢
FJ-M27X2 IJ 55 30 110 155 50 55 M27X2 30 碳钢
FJ-M12X1.25IJ-TBC 23.5 12 48 60 24 20 M12X1.25 12 铸钢
FJ-M16X1.5IJ-TBC 28.5 16 62.5 78.5 31.5 25 M16X1.5 16 铸钢
FJ-M20X1.5IJ-TBC 38 20 81 100 37.5 30 M20X1.5 20 铸钢

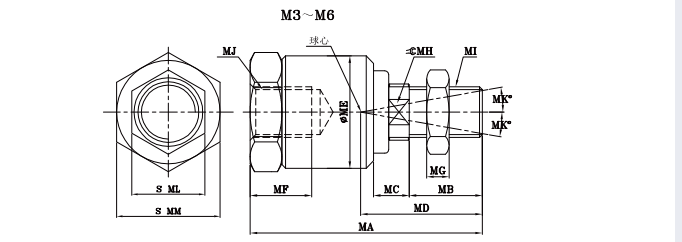

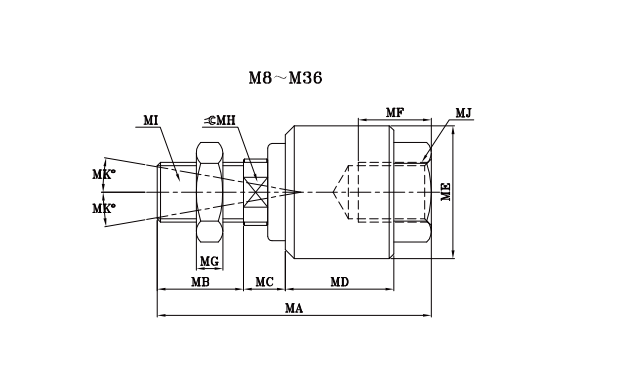

浮动接头尺寸

型号\符号 MA MB MC MD ME MF MG MH MI/MJ ML MM MK
FJ-M3X0.5FD 23.5 7.5 3 15 12.8 5.5 2.4 4 M3x0.5 5.5 13 5
FJ-M4X0.7FD 26 9.5 3 17 12.8 6 3 4 M4X0.7 7 13 5
FJ-M5X0.8FD 34.5 13.5 3.5 22.8 13.8 8 4 6 M5X0.8 8 14 5
FJ-M6X1.0FD 34.5 13.5 3.5 22.8 13.8 8 4 6 M6X1.0 10 14 5

型号\符号 MA MB MC MD ME MF MG MH MI/MJ MK
FJ-M8X1.25FD 51 20 6 17 24 10.5 6 8 M8X1.25 13
FJ-M10X1.25FD 58 22 7 21 26 11 6 10 M10X1.25 12
FJ-M12X1.25FD 58 22 8 21 28 11.5 7 12 M12X1.25 12
FJ-M14X1.5FD 70 22.5 8.5 28 34.5 16 8 15 M14X1.5 12
FJ-M16X1.5FD 90 27 10 41 44.5 19 8 17 M16X1.5 7
FJ-M18X1.5FD 92 27 10 41 44.5 21 11 18 M18X1.5 7
FJ-M20X1.5FD 102 29 13 46 53 22 10 22 M20X1.5 10
FJ-M22X1.5FD 108 32 13 46 53 25 13 22 M22X1.5 5
FJ-M26X1.5FD 120 32 14.5 52.5 59.5 25 13 27 M26X1.5 5
FJ-M27X2.0FD 136.5 40 14.5 52.5 59.5 40 13.5 27 M27X2.0 5
FJ-M36X2.0FD 194.5 60 20.5 77.5 84 54 18 36 M36X2.0 5

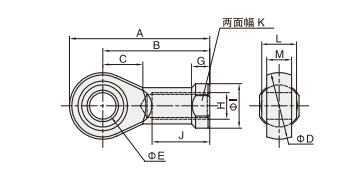

鱼眼接头尺寸

型号\符号 A B C D E G H I J K L M
FJ-M6X1BJ 40.5 31 11 20 6 7 M6X1 13 18 11 9 7
FJ-M8X1.25BJ 48 36 12 24 8 7.5 M8X1.25 16 20 14 12 9
FJ-M10X1.25BJ 57.5 44 15.5 28 10 8 M10X1.25 19 25 17 14 10.5
FJ-M12X1.25BJ 66.5 51.5 17 32 12 9.5 M12X1.25 22 25 19 16 12
FJ-M16X1.5BJ 85 65 25 40 16 11 M16X1.5 27 35 24 21 15
FJ-M20X1.5BJ 102 77 30 50 20 12.5 M20X1.5 34 40 30 25 18
FJ-M27X2BJ 145 109 40.5 70 30 18.5 M27X2 50 60 43 37 25
FJ-M36X2BJ 168 127.5 39.5 80 35 19 M36X2 57 70 49.5 43 28.5

气缸、感应开关选配表

气缸型号 缸径 二线电子式 三线电子NPN型 三线电PNP型 二线干簧式
SD Φ20-100
（正面安装）		 HX-01D HX-01N HX-01P HX-01R
SE/SHY/SHZ/ESWT 全系列
SQ/SQM/EU/EUK/
EUM/EUP/SF/SFM/
SQK/SG/EMQ/ELS/
ELQ/EXH/ESWT
*SHY/SHZ(Φ10除外)		 全系列 HX-07D
HX-29D		 HX-07N
HX-29N		 HX-07P
HX-29P		 HX-07R
短行程因空间受限场合请使用HX-29系列感应开关
SD/EN 全系列
（侧面安装）		 HX-11D HX-11N HX-11P HX-11R
RAL/RA/A/SJ/
SM/EG/NEG/NCM		 全系列 HX-13D HX-13N HX-13P HX-13R
TBC/XBC/
VBC/LBC		 全系列 HX-21D HX-21N HX-21P HX-21R
FVBC/EXSM/
EXSWM/SF/SFM		 全系列 HX-31D HX-31N HX-31P HX-31R
FVBC/EXSM/
EXSWM/SF/SFM		 全系列 - - - HX-65R

项目/型号

电子式

干簧式

O

N P

R

电线芯数

二线式

三线式

二线式

电线颜色

白色

黑色

灰色

接点形式

无接点

有接点

使用电压

10-28V DC 5-30V DC

5-240V AC/DC

开关电流

50mA max 200mA max

100mA max

接点容量

1.4W max

6W max

10W max

响应速度

高频率

低频率

使用寿命

寿命超长

寿命较长

耐冲击

基本不怕震动冲击

震动冲击易损坏

感应范围

基本上强磁、弱磁气缸通配

开关感应适用范围较窄

动作距离

吸合到断开4-5mm左右

吸合到断开7-10mm左右

精准度

极佳

一般

备注:根据上表所示建议客户选型时优先选用电子式。
