SG系列 带导杆型气缸
2D/3D CAD

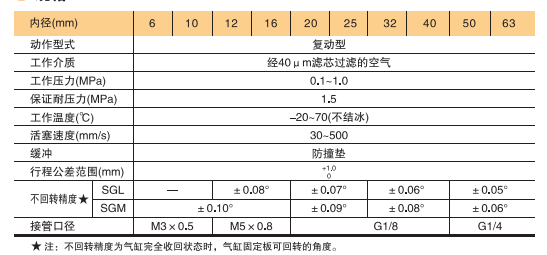

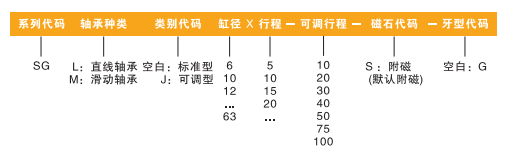

订货举例:SG系列气缸，轴承种类为直线轴承，缸径16，行程30，其ERP编码为:SGL16X30-S
备注:缸径6和o10的气缸无可调型以及无直线轴承型可选
| 内径(mm) | 标准行程(mm) | 最大行程(mm) |
| 6 | 5 10 15 20 | 20 |
| 10 | 5 10 15 20 25 30 | 30 |
| 12 | 10 20 25 30 40 50 60 70 75 80 90 100 125 150 | 150 |
| 16 | 10 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200 | 200 |
| 20/25 | 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 | 250 |
| 32~63 | 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 | 250 |
注:中间非标行程制作，是采用加垫板于标准行程气缸内;φ12～φ32缸径对应每1mm行程φ40 ~φ63缸径对应每5mm行程;例如订购SGL20*47非标行程缸，则是由SGL20*50标准行程缸内加3mm垫片改制而成，其外形尺寸、安装尺寸与SGL20*50相同。
