IA/IAC ISO6432标准缸
2D/3D CAD

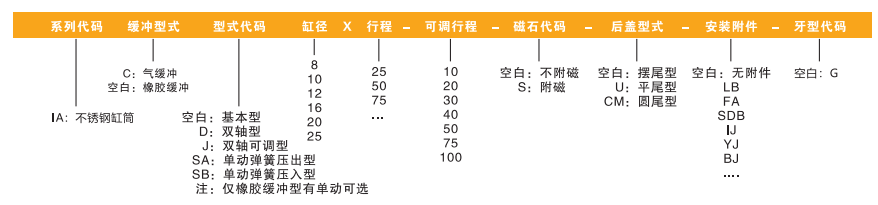

订货举例: IA系列气缸，缓冲型式为气缓冲，缸径25，行程25，可调行程20，附磁石，无安 装附件，后盖型式为圆尾型，其ERP编码为：IAC25X25-20-S-CM
备注：1.如有气缸有多种安装附件，则依次按此顺序编码：LB/FA/SDB/IJ/YJ/BJ
2.IA8、10缸径无圆尾型后盖可选
3.IAC系列可选缸径:Φ16、Φ20、Φ25
| 内径(mm) | 8 | 10 | 12 | 16 | 20 | 25 |
| 动作型式 | 复动型 | |||||
| 工作介质 | 经40um滤芯过滤的空气 | |||||
| 工作压力(MPa) | 0.1~0.7(复动)/0.2~0.7(单动) | 0.1~1.O(复动)/0.2~1.0(单动) | ||||
| 保证耐压力(MPa) | 1.5 | |||||
| 工作温度(℃) | -20~70(不结冰) | |||||
| 活塞速度(mm/s) | 复动型:30~800 ﹔单动型:50~800 | |||||
| 缓冲 | 固定缓冲 | 固定缓冲(标准)/可调缓冲(气缓冲) | ||||
| 缸筒材质 | 不锈钢 | |||||
| 固定型式 | LB FA SDB | |||||
| 接管口径 | M5×0.8 | G1/8 | ||||
| 内径(mm) | 标准行程(mm) | 最大行程(mm) | |
| 复动 | 8 | 25 50 75 100 125 150 | 200 |
| 10 | 25 50 75 100 125 150 175 200 | 200 | |
| 12 | 25 50 75 100 125 150 175 200 225 250 | 500 | |
| 16 | 25 50 75 100 125 150 175 200 225 250 300 350 400 500 | 500 | |
| 20~25 | 25 50 75 100 125 150 175 200 225 250 300 350 400 500 | 800 | |
| 单动 | 8 | 10 15 20 25 30 40 50 | 50 |
| 10 | 10 15 20 25 30 40 50 | 50 | |
| 12 | 10 15 20 25 30 40 50 | 50 | |
| 16 | 10 15 20 25 30 40 50 60 75 80 100 | 100 | |
| 20~25 | 10 15 20 25 30 40 50 60 75 80 100 125 150 | 150 | |
