• 不锈钢材质夹爪与线性滚珠导轨设计，高精度、高刚性、高耐腐蚀性，延长使用寿命。
• 双活塞结构设计，能提供较大的夹持力。
• 本体底部设有定位销孔，有效提升安装精度，并提高重复拆装定位的一致性。
• 本体可从四方向安装，自由度高。
• 此薄型本体设计与同夹持力的平行手指缸相比，整体高度降低约50%，有效减少装置空间及晃动力矩，减少了偏差，提高了精度。
• 本体采用埋入式感应开关槽设计，减少装置空间。
• 全系列均附磁。
2D/3D CAD

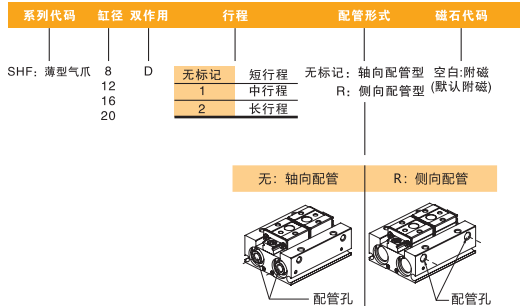

订货举例：SHF薄型气爪，缸径为12，中行程，侧面进气，附磁，其ERP编码为：SHF12D1R。
| 内径(mm) | 8 | 12 | 16 | 20 | |
| 动作型式 | 复动型 | ||||
| 工作介质 | 空气(经40um以上滤网过滤) | ||||
| 使用压力范围 | 0.15~0.7MPa | 0.1~0.7MPa | |||
| 工作温度℃ | -20~70（不结冰） | ||||
| 给油 | 无需给油 | ||||
| 重复精度① | 士0.05mm | ||||
| 最高使用频率 | 短行程 | 120c.p.m | |||
| 中行程 | 120c.p.m | ||||
| 长行程 | 60c.p.m | ||||
| 接管口径 | M3X0.5 | M5xo.8 | |||
①是手指上没有作用偏负载状态的值;反之，受齿条与齿轮的齿隙影响，最大值为±0.15mm。

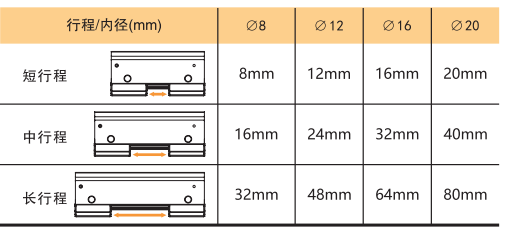

注: 各缸径的短、中、长3种行程已标准化，可选择与工件配合最适合的行程。
