• 齿轮齿条运动，重复精度高。
• 缸体上带有2条圆形感应开关沟槽2条方感应开关沟槽，多种感应开关可选。

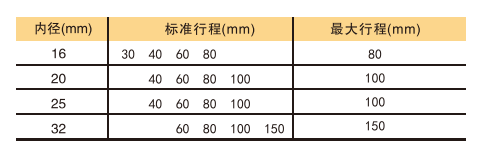

• 多种缸径多种行程可选。
• 双活塞驱动，有效增大保持力。
• 本体多方位安装固定；治具安装方便。
• 手指行程长，适合夹持体积大的物件。
• 所有系列均附磁石，便于控制。
2D/3D CAD

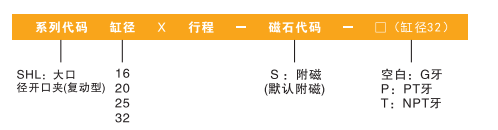

订货举例：大口径开口夹，缸径为25，行程60，附磁石，G牙，其ERP编码为：SHL25X60-S。
| 内径(mm) | 16 | 20 | 25 | 32 | |
| 动作型式 | 复动型 | ||||
| 工作介质 | 空气(经40um以上滤网过滤) | ||||
| 使用压力范围 | 0.15~0.7MPa(22~100psi)(1.5~7.0bar) | ||||
| 工作温度℃ | -20~70(不结冰) | ||||
| 给油 | 气缸部分:无需给油 | ||||
| 最高使用频率 | 40次/分钟 | 20次/分钟 | |||
| 夹持力N① | 45 | 74 | 131 | 228 | |
| 保证耐压力 | 1.2MPa(175psi) | ||||
| 重复精度mm | ±0.1 | ||||
| 缓冲方式 | 防撞垫 | ||||
| 接管口径 | M5xo.8 | G1/8② | |||
①在0.5MPa气压下及夹持点距离40mm(φ16~φ025)或80MM(φ32)。
②接管牙型有G牙、PT牙、NPT牙可选。
