• 直动式常闭型，换向灵敏。
• 多种电压和工作方式可供选择。
• 不同的表面处理，螺纹类型 (G，PT，NPT) 可选。
2D/3D CAD

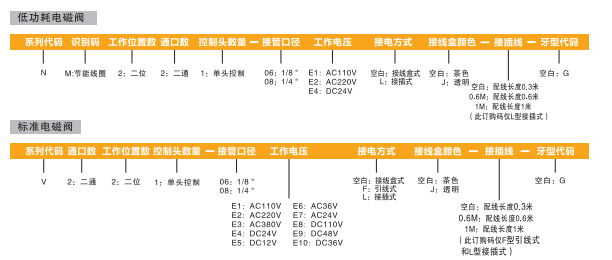

订货举例:V系列电磁阀，二位二通，单头控制,接管口径为1/8，电压为AC110V,接电方式为接线盒式,G牙，其ERP编码为:V221-06E1
| 型号 | NM221-06 | NM221-08 | V221-06 | V221-08 |
| 工作介质 | 空气 | |||
| 动作型式 | 直动式 | |||
| 流通孔径(mm) | 2 | |||
| 接管口径 | G1/8 | G1/4 | G1/8 | G 1/4 |
| 润滑 | 不需要 | |||
| 工作压力(MPa) | 0~0.8 | |||
| 最大耐压力(MPa) | 1.2 | |||
| 工作温度(℃) | —5-60 | |||
| 电压范围 | -15%-+10% | |||
| 耗电量 | Dc24v:0.7W AC22ov:0.9VAAC110V:1.4VA AC:4VA DC:3w | |||
| 绝缭等级 | F级 | |||
| 保护等级 | IP65 ( DIN40050) | |||
| 励磁时间(s) | <0.05 | |||
| 密封件材质 | NBR | |||
| 重量(g) | 141 | 138 | 141 | 138 |
| 序号 | 名称 |
| 1 | 接线盒 |
| 2 | 接线盒垫片 |
| 3 | 螺母 |
| 4 | 线圈 |
| 5 | 先导头组件 |
| 6 | O型圈 |
| 7 | 复位弹簧 |
| 8 | 阀体 |
| 序号 | 名称 |
| 1 | 接线盒 |
| 2 | 接线盒垫片 |
| 3 | 螺母 |
| 4 | 线圈 |
| 5 | 先导头组件 |
| 6 | O型圈 |
| 7 | 复位弹簧 |
| 8 | 阀体 |
