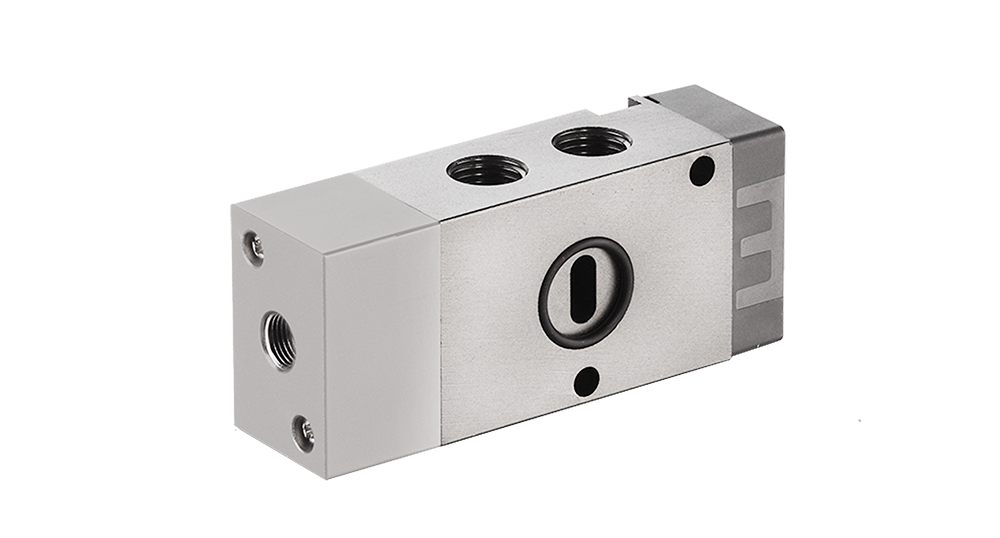

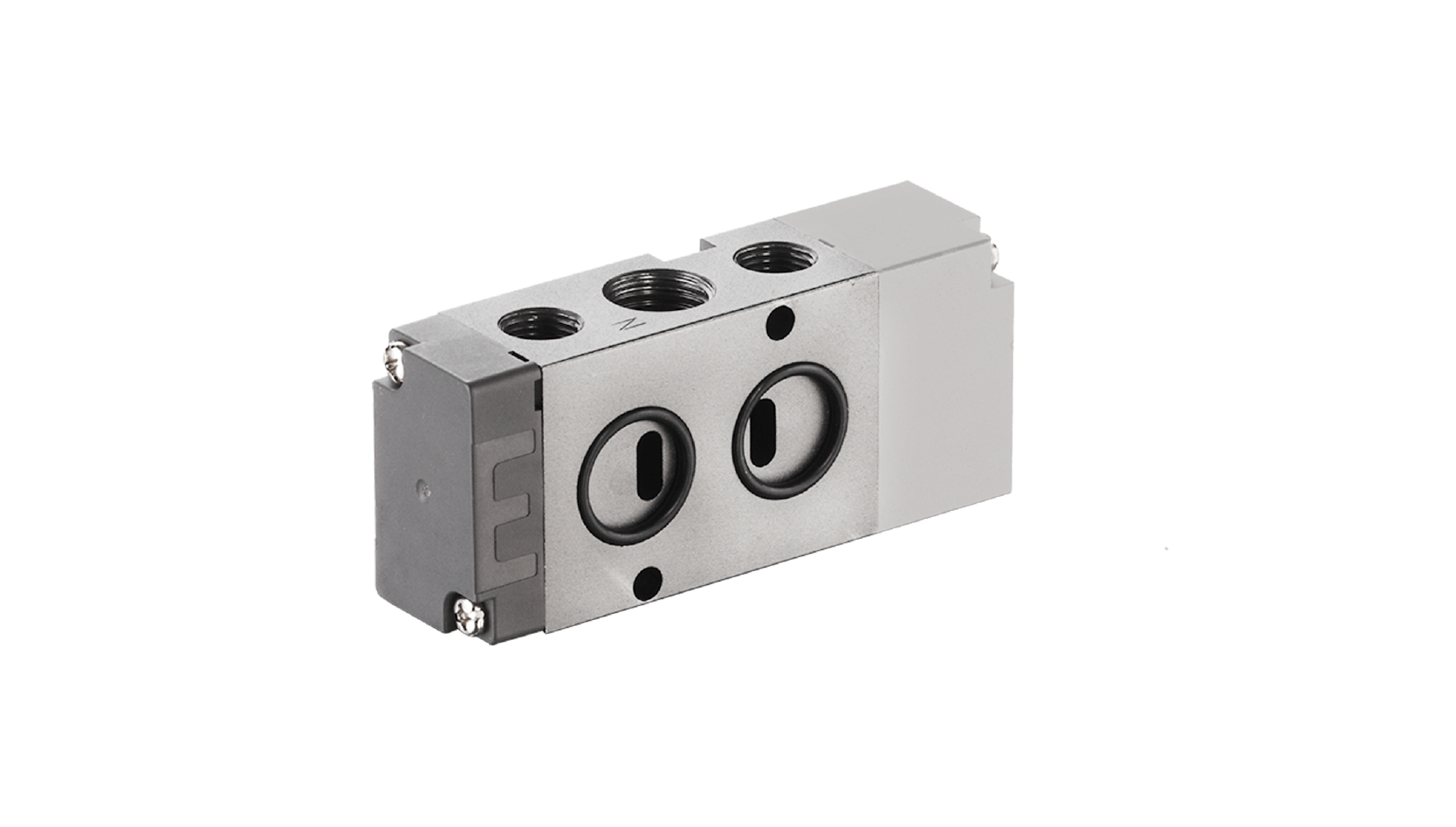

• 符合NAMUR接口标准
• 外部气控式结构；
• 多种规格选择，满足不同应用场景需求；
• 结构紧凑，节省空间，安装便捷；
• 工作压力：0.15~0.8MPa;
• 工作温度：-20~+70℃；
2D/3D CAD

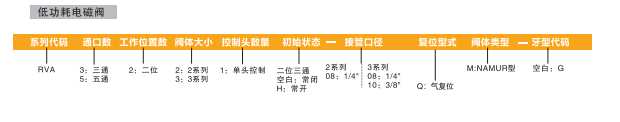

订货举例:RVA系列气控阀，二位三通，2系列阀体，常闭型，单头控制，接管口径为1/4，气复位，阀体类型为NAMUR型，PT牙，其ERP编码为:RVA3221-08QM-P

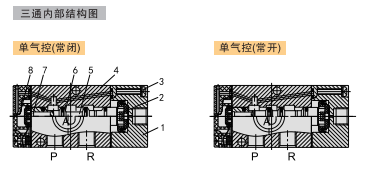

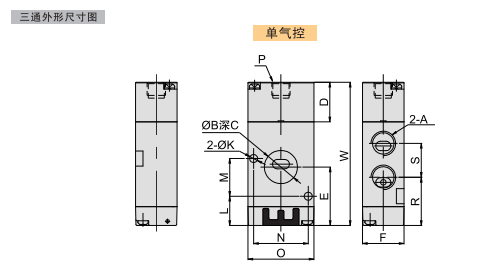

| 型号 | RVA5221-08M | RVA5231-08M | RVA5231-10M |
| 接管口径 | G14(排气G1/8) | G1/4 | G3/8[排气G1/4) |
| 有效截面积(m ) | 两位:16(CV=0.89) | 两位:25(CV=1.40) | 两位:30(CV=1.68) |
| 工作介质 | 经40μm滤芯过滤的干燥压缩空气 | ||
| 动作型式 | 外部气控式 | ||
| 复位型式 | 气复位 | ||
| 润滑 | 不需要 | ||
| 工作压力(MPa) | 0.15~0.8 | ||
| 最大耐压力(MPa) | 1.2 | ||
| 工作温度(°C) | -20~70(不结冰) | ||
| 绝缘等级 | F级 | ||
| 最高动作频率 | 两位:5次/秒 | ||
| 型号 | RVA3221-08M | RVA3231-08M | RVA3231-10M |
| 接管口径 | G1/4 | G1/4 | G3/8 |
| 有效截面积(mm²) | 16(CV=0.89) | 25(CV=1.40) | 30(CV=1.68) |
| 工作介质 | 经40um滤芯过滤的干燥压缩空气 | ||
| 动作型式 | 外部气控式 | ||
| 复位型式 | 气复位 | ||
| 润滑 | 不需要 | ||
| 工作压力(MPa) | 0.15~0.8 | ||
| 最大耐压力(MPa) | 1.2 | ||
| 工作温度(℃) | -20~70(不结冰) | ||
| 最高动作频率 | 5次/秒 | ||
| 序号 | 零件名称 | 材质 |
| 1 | 气控盖 | 铝合金 |
| 2 | 活塞 | POM |
| 3 | 圆头螺钉 | 碳钢 |
| 4 | 阀体 | 铝合金 |
| 5 | 阀杆 | 铝合金 |
| 6 | O令 | NBR |
| 7 | 活塞 | POM |
| 8 | 后盖 | 锌合金 |
| 序号 | 零件名称 | 材质 |
| 1 | 气控盖 | 铝合金 |
| 2 | 活塞 | POM |
| 3 | 螺钉 | 碳钢 |
| 4 | 阀体 | 铝合金 |
| 5 | 阀杆 | 铝合金 |
| 6 | O令 | NBR |
| 7 | 活塞 | POM |
| 8 | 后盖 | 锌合金 |
| 9 | 回归座 | 铝合金 |
| 10 | 弹簧座 | 铝合金 |
| 11 | C型扣环 | 65Mn |
| 型号\符号 | A | B | C | D | E | F | K | L | M | N | O | P | R | S | W | W1* |
| RVA3221-08QM | G1/4 | 17.6 | 1.5 | 21 | 31 | 22 | 4.3 | 15.5 | 20 | 29 | 35 | G1/8 | 25.5 | 18 | 76 | 87 |
| RVA3231-08QM | G1/4 | 19.6 | 1.5 | 23 | 42.1 | 27 | 5.2 | 18.1 | 24 | 32 | 40 | G1/8 | 31.1 | 21 | 94.6 | 106 |
| RVA3231-10QM | G38 | 19.6 | 1.5 | 23 | 42.1 | 27 | 5.2 | 18.1 | 24 | 32 | 40 | G1/8 | 30.1 | 23 | 94.6 | 106 |
注：常开型和常闭型之安装和外形尺寸相同，W1*为双气控换向阀尺寸

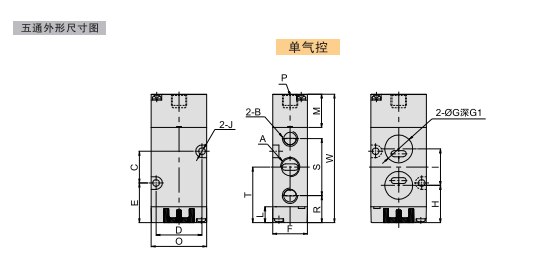

| 单位(mm) | ||||||||||||||||||||
| 型号\符号 | A | B | C | D | E | F | G | G1 | H | I | J | M | O | P | R | S | T | W | W1 | W2* |
| RVA5221-08QM | G1/4 | G1/8 | 20 | 29 | 25 | 22 | 17.6 | 1.5 | 23.5 | 23 | 4.3 | 21 | 35 | G1/8 | 17 | 36 | 35 | 81 | 92 | 111 |
| RVA5231-08QM | G114 | G1/4 | 24 | 32 | 32.1 | 27 | 19.6 | 1.5 | 32.1 | 24 | 5.2 | 23 | 4o | G1/8 | 21.6 | 45 | 44.1 | 99.6 | 111 | 130 |
| RVA5231-10QM | c38 | G1/4 | 24 | 32 | 32.1 | 27 | 19.6 | 1.5 | 32.1 | 24 | 5.2 | 23 | 40 | G1/8 | 21.6 | 45 | 44.1 | 99.6 | 111 | 130 |
注：W1*为双气控阀尺寸，W2*为三位置气控阀尺寸
