S1PA系列 两位三通集成阀组

• 三口二位直动式电磁阀，换向灵敏，零压/低真空启动。

• 阀组采用双排电磁阀集成布线，大大减小长度方向安装空间。

• 采用37针D-sub插座，减少安装时间，且COM公共端无正负极之分。

• 集成阀组单阀采用插脚式线圈，板式带密封垫片安装，便于维护；在现在S1P系列基础上进行升级改款。

   主要更改如下:

   • 流通孔径由Ø1.1mm改为Ø1.3mm，增大流量。

   • 阀体由铝合金型材加工改为精密注塑模具成型加工，有效保证产品一致性，避免毛刺产生。

   • 新增手动按钮便于维护安装调试。

   • 前后端板由现在的铝合金型材加工改为压铸成型，同时实现产品轻量化。

   • 整体造型优化，阀体颜色采用公海彩船灰黄（“辉煌”）色。

   • 产品拥有多项技术专利（外观、实用新型及发明）。

配置您的产品

 返回

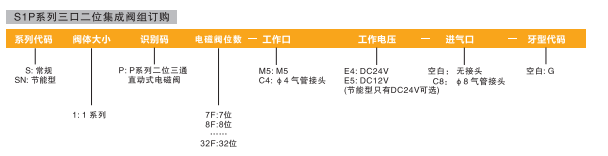

订货举例

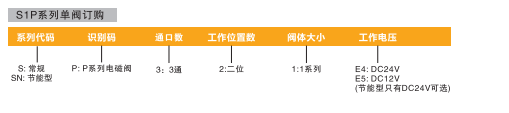

订货举例:S1P系列集成阀组,1系列阀体,P系列二位三通直动式电磁阀, 16位电磁阀,电压为DC24V,工作口配自4气管接头进气口配8气管接头,G牙,其ERP编码为:S1P16F-C4E4-C8

备注:标配安装螺钉

规格
型号 SN1PA☐F S1PA☐F
工作介质 经40μm滤芯过滤的干燥压缩空气
动作形式 直动式
流量孔径 φ1.1mm
接管口径 进气口G1/8，工作口M5
润滑 不需要
工作压力(MPa) 0~0.8
最大耐压力(MPa) 1.2
工作温度(℃) -20~70
电压范围 -15%~10%
耗电量 0.6w 2.8W
绝缘等级 F级
保护等级 IP40
最高动作频率 20次/秒
密封件材质 HNBR
响应时间(S) 10ms以下( 0.5MPa时)
外形及接线示意图

符号/型号 S1P7F
S1P8F		 S1P9F
S1P10F		 S1P11F
S1P12F		 S1P13F
S1P14F		 S1P15F
S1P16F		 S1P17F
S1P18F		 S1P19F
S1P20F
A 844 103 121.6 140.2 158.8 177,4 196
B 106.4 125 143.6 162,2 180.8 199.4 218
符号/型号 S1P21F
S1P22F		 S1P23F
S1P24F		 S1P25F
S1P26F		 S1P27F
S1P28F		 S1P29F
S1P30F		 S1P31F
S1P32F
A 214.6 233.2 251.8 270.4 289 307.6
B 236.4 255.2 273.8 292.4 311 329.6

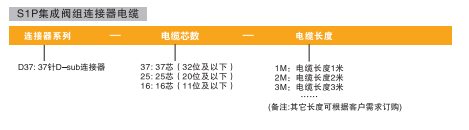

连接器电缆外形图

端子序号 D37-37
芯线颜色		 D37-25
芯线颜色		 D37-16
芯线颜色
1 紫色 紫色 紫色
2 橙色 橙色 橙色
3 粉色 粉色 粉色
4 灰色 灰色 灰色
5 白色 白色 白色
6 黄色 黄色 一
7 紫色带2点 紫色带2点 一
8 橙色带2点 橙色带2点 一
9 粉色带2点 粉色带2点 一
10 灰色带2点 灰色带2点 一
11 黄色带1点 -- 一
12 黄色带2点 -- 一
13 紫色带3点 -- 一
14 橙色带3点 -- 一
15 粉色带3点 -- 一
16 灰色带3点 -- 一
17 红色 红色 红色
18 绿色 绿色 绿色
19 黑色 黑色 黑色
20 紫色带1点 紫色带1点 紫色带点
21 橙色带1点 橙色带1点 橙色带点
22 粉色带1点 粉色带1点 粉色带点
23 白色带2点 白色带2点 —
24 红色带2点 红色带2点 一
25 绿色带2点 绿色带2点 一
26 黑色带2点 黑色带2点 一
27 白色带3点 -- 一
28 红色带3点 -- 一
29 绿色带3点 -- 一
30 黑色带3点 -- 一
31 黄色带3点 -- 一
32 蓝色 -- 一
33(COM) 灰色带1点 灰色带1点 灰色带点
34(COM) 白色带1点 白色带1点 白色带点
35(COM) 红色带1点 红色带1点 红色带点
36(COM) 绿色带1点 绿色带1点 绿色带点
37(COM) 黑色带1点 黑色带1点 黑色带点
