EAW系列 过滤调压阀
2D/3D CAD
| 型号 | EAW2000-01 | EAW2000-02 | EAW3000-02 | EAW3000-03 | EAw3000-04 | EAw4000-03 | EAW4000-04 | EAW4000-06 |
| 工作介质 | 空气(经40u m以上滤网过滤) | |||||||
| 保证耐压力(MPa) | 1.5 | |||||||
| 使用压力范围(MPa) | 0.15-1.0 | |||||||
| 调压压力范围(MPa) | 0.05~0.9 | |||||||
| 工作温度(℃) | -5-60（不结冰） | |||||||
| 过滤精度 | 40u m/5um可选 | |||||||
| 建议用油 | 透平1号油ISO VG32 | |||||||
| 容器材料 | PC(聚碳酸酯) | |||||||
| 水杯容量(CC) | 11 | 40 | 75 | |||||
| 重量(g） | 197 | 477 | 853 | |||||

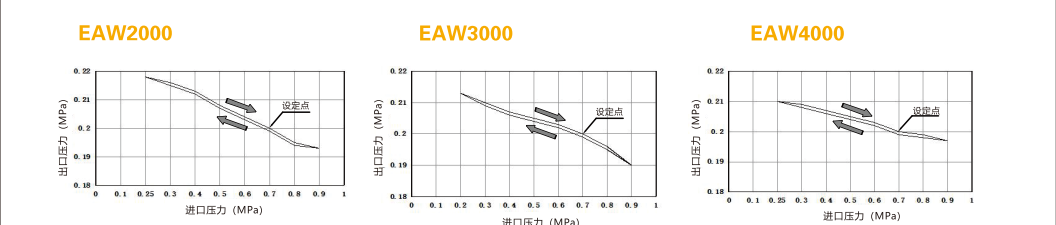

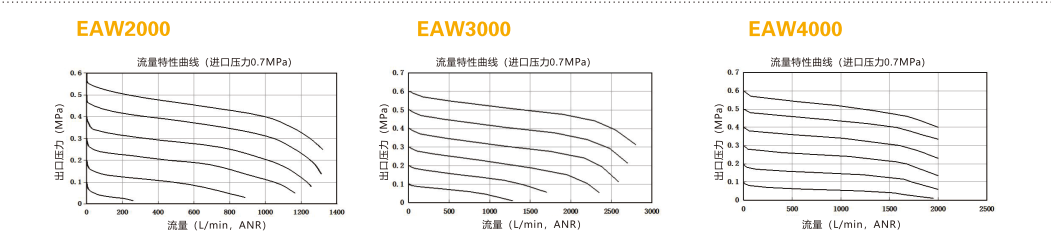

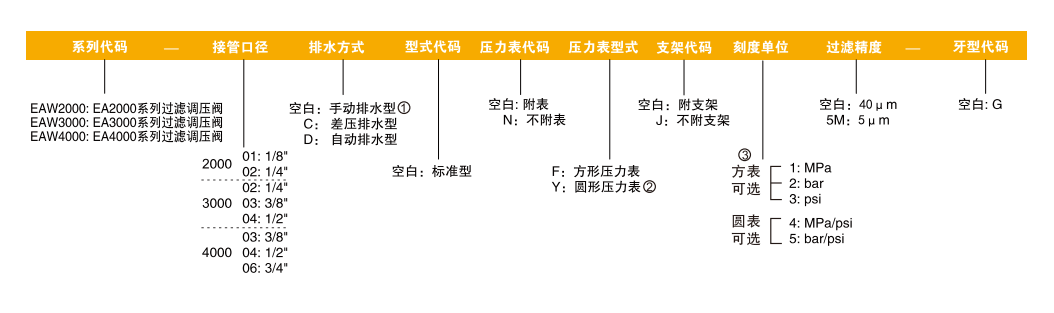

订货举例:EA3000系列过滤调压阀，接管口径1/2"，差压排水型，附表，方形压力表，附支架，刻度单位为MPa，过滤精度为5um，G牙，其ERP编为:EAW3000-04CF15M
注:1）2000系列只有手动排水型,方形压力表;
2）圆形压力表接口螺纹为M6，不可配客户压力表;
3）方表为单刻度,圆表为双刻度。

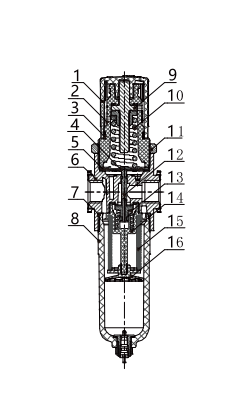

| 序号 | 名称 | 材料 |
| 1 | 调压手柄 | 塑料 |
| 2 | 调压阀盖 | 塑料 |
| 3 | 标记环 | 塑料 |
| 4 | 膜片 | SUS304+NBR |
| 5 | 垫片 | 6061 |
| 6 | 阀体 | 铝合金 |
| 7 | O型圈 | NBR |
| 8 | 水杯 | 塑料 |
| 9 | 保护罩 | 塑料 |
| 10 | 调压螺杆/螺母组件 | 快削钢 |
| 11 | 弹簧 | SWC |
| 12 | 八角拼帽 | 铝合金 |
| 13 | 弹簧 | SUS304 |
| 14 | 分水旋叶 | 塑料 |
| 15 | 滤芯 | 塑料 |
| 16 | 挡水板 | 塑料 |

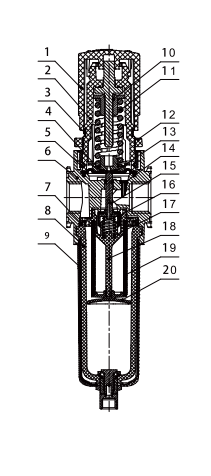

| 序号 | 名称 | 材料 |
| 1 | 调压手柄 | 塑料 |
| 2 | 调压阀盖 | 塑料 |
| 3 | 标记环 | 塑料 |
| 4 | 调压弹簧座 | 塑料 |
| 5 | 阀盖盖板 | 塑料 |
| 6 | 阀体 | 铝合金 |
| 7 | O型圈 | NBR |
| 8 | 水杯 | 塑料 |
| 9 | 保护罩 | 塑料 |
| 10 | 调压螺杆/螺母组件 | 快削钢 |
| 11 | 弹簧 | SWC |
| 12 | 八角拼帽 | 铝合金 |
| 13 | 膜片 | NBR |
| 14 | 反馈管 | 塑料 |
| 15 | 阀杆 | 黄铜 |
| 16 | 阀芯 | 6061+NBR |
| 17 | 弹簧 | SUS304 |
| 18 | 分水旋叶 | 塑料 |
| 19 | 滤芯 | 塑料 |
| 20 | 挡水板 | 塑料 |
| 型号 | 接管口径 | A | B | B1 | C | D | D1 | F | G | H | J | K | L | M | N | P | P1 | Q |
| EAW2000 | 1/8",1/4" | 43 | 171.2 | - | 68.6 | 50.6 | 54 | 30 | 34 | 39 | 15.5 | 5.5 | 2 | 55 | 31.5 | 61.6 | 65 | 26.5 |
| EAW3000 | 1/4",3/8",1/2" | 57 | 239.6 | 236.6 | 96.6 | 61.6 | 73.3 | 41 | 36 | 50 | 24 | 6.5 | 2 | 65 | 36.5 | 75.8 | 87.5 | 40 |
| EAW4000 | 3/8",1/2",3/4" | 80 | 270.2 | 264.5 | 105.4 | 81.8 | 93.5 | 50 | 38 | 53 | 28 | 8.5 | 2.5 | 72 | 52.5 | 95 | 106.7 | 40 |
