EAC系列 三联件
2D/3D CAD
| 型号 | EAC2000-01 | EAC2000-02 | EAC3000-02 | EAC3000-03 | EAC3000-04 | EAC4000-03 | EAC4000-04 | EAC4000-06 | |||
| 工作介质 | 空气(经40um以上滤网过） | ||||||||||
| 保证耐压力{MPa) | 1.5 | ||||||||||
| 使用压力范围(MPa） | 0.15~1.0 | ||||||||||
| 调压压力范围(MPa) | 0.05~0.9 | ||||||||||
| 工作温度(℃) | -5-60〔不结冰〕 | ||||||||||
| 过滤精度 | 40um15 um可选 | ||||||||||
| 建议用油 | 透平1号油ISO VG32 | ||||||||||
| 容器材料 | PC(聚碳酸酯） | ||||||||||
| 水杯容量(CC) | 11 | 40 | 75 | ||||||||
| 油杯容量(CC) | 30 | 76 | 183 | ||||||||
| 重量(g） | 551 | 1245 | 2284 | ||||||||
| 组成元件 | 过滤器 | EAF2000-01 | EAF2000-02 | EAF3000-02 | EAF3000-03 | EAF4000-03 | EAF4000-04 | EAF4000-04 | |||
| 调压阀 | EAR2000-01 | EAR2000-02 | EAR3000-02 | EAR3000-03 | EAR4000-03 | EAR4000-04 | EAR4000-04 | ||||
| 油雾器 | EAL2000-01 | EAL2000-02 | EAL3000-02 | EAL3000-03 | EAL4000-03 | EAL4000-04 | EAL4000-04 | ||||

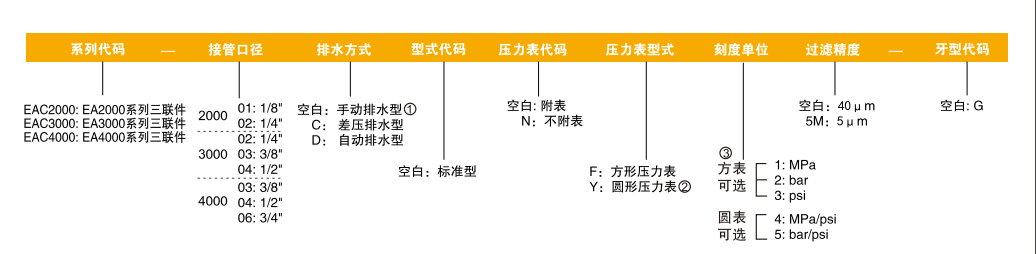

订货举例:EA3000系列三联件，接管口径1/2"，差压排水型，附表，方形压力表，刻度单位为MPa，过滤精度为5μm，G牙，其ERP编码为:EAC3000-04CF15M
注:①2000系列只有手动排水型，方形压力表;
②圆形压力表接口螺纹为M6,不可配客户压力表;3方表为单刻度，圆表为双刻度。
